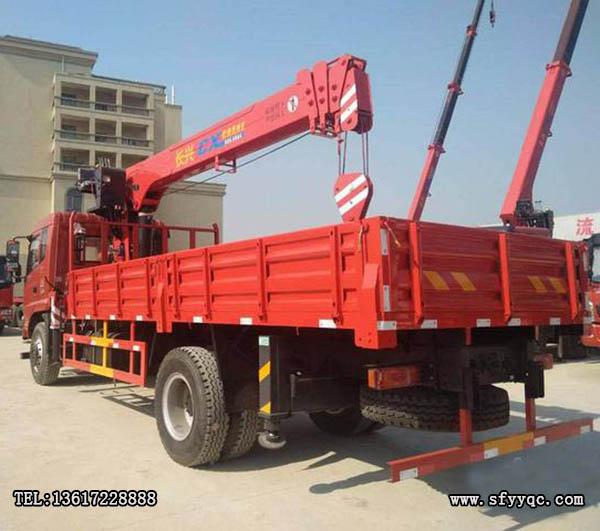

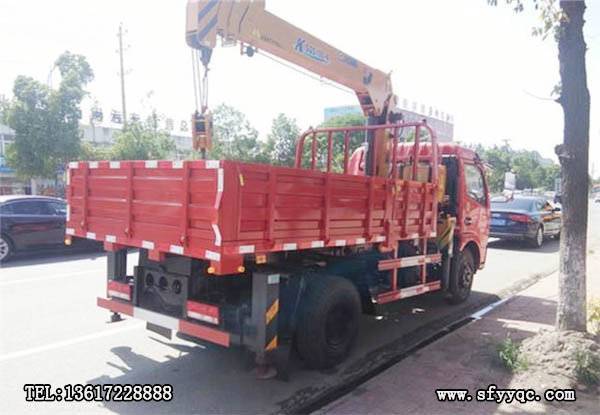

隨車吊在作業時,使用發動機傳遞出來的動力通過取力器將動力傳遞給起重機、再通過操縱機構對起重機的控制從而實現貨物的升降、回轉、吊運。
垂直方向:通過對鋼絲繩纏繞,再經過定滑輪與動滑輪來改變運動方向和降低支行速度,進而帶動吊鉤對貨物進行起升與落放從而實現了貨物的垂直方向的移動。
水平方向:通過基座的旋轉帶動吊臂旋轉,從而實現對貨物的水平方向的移動。

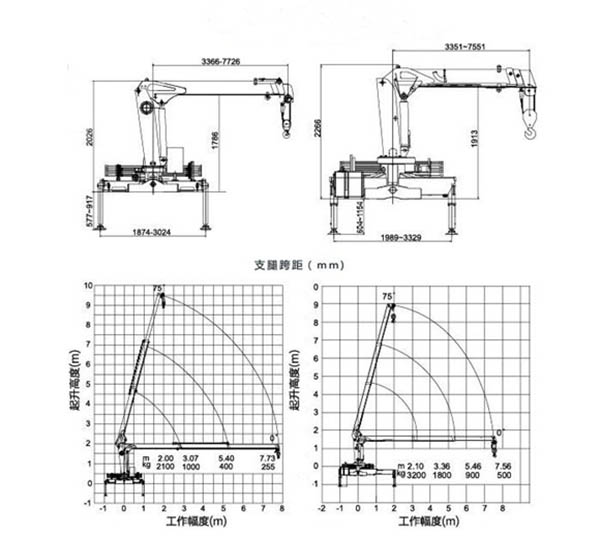

作業范圍:通過液壓機構的控制,可以調節吊臂的伸長與縮短,從而改變隨車吊的作業半徑,再由吊臂仰角的改變來改變對貨物的提升高度極限。工作半徑可以達到11.5米,舉升高度可以達到13.5米,吊機全液壓全回轉,操作更方便,標配高空座椅,視野開闊,方便作業,安全系數更高。

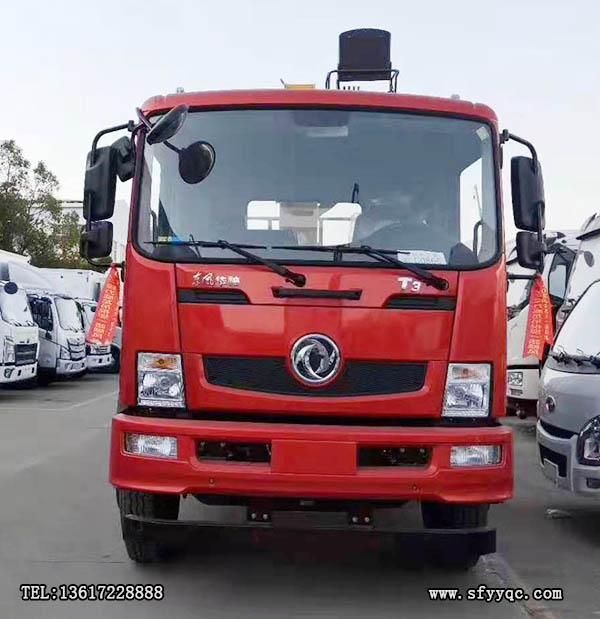

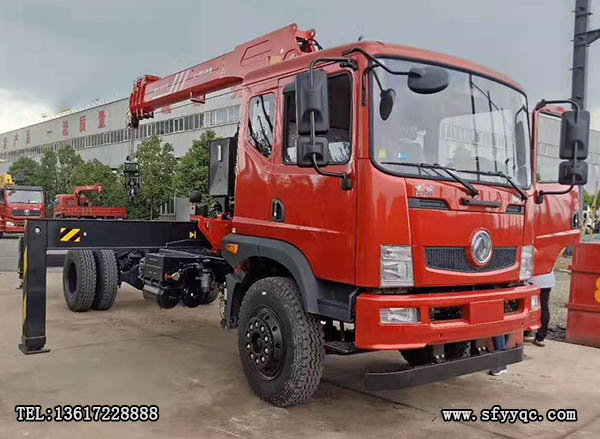

隨車吊底盤配置:東風T3縮短橋(通過性好)T3駕駛室(電動玻璃)玉柴YCD4D4S140-50發動機國五排放,小八檔變速箱帶取力器,250mm(7+5)雙層直通大梁,3.6噸前橋,8噸后橋,8.25R20鋼絲胎。帶動轉,排氣制動,斷氣剎,ABS,下防護,7258新法規配置,軸距4500mm,貨箱尺寸:5100*2200*550。
